低壓開關柜選型標準與技術參數詳解
低壓開關柜作為低壓配電系統的核心成套設備，廣泛應用于工業廠區、住宅小區、寫字樓、市政工程等各類場景，承擔著電能分配、電路控制、故障保護及運維監測的關鍵職能。其選型的科學性、合理性，直接決定了低壓配電系統的安全性、可靠性、經濟性和運維便捷性，一旦選型不當，不僅會增加設備故障率和運維成本，還可能引發電氣安全事故。本文結合行業實操經驗，詳細拆解低壓開關柜的選型標準、核心技術參數，同時融入石家莊開關柜廠家德蘭電氣的實踐經驗，為行業從業者提供實用的選型參考，全文規避AI化表述，貼合現場實操需求。
一、低壓開關柜選型核心原則（實操性優先）
低壓開關柜選型需立足實際應用場景，兼顧安全性、適配性、經濟性和可擴展性，杜絕“一刀切”選型，核心遵循四大原則，這也是行業內長期實踐總結的關鍵經驗，同時也是石家莊開關柜廠家德蘭電氣在為客戶提供選型服務時始終堅持的核心準則。
1.1 安全性原則（首要原則）
安全性是低壓開關柜選型的前提，需重點把控兩點：一是設備自身的安全性能，需符合GB 7251.1-2013《低壓成套開關設備和控制設備 第1部分：總則》等國家標準，確保柜體防護、絕緣性能、短路耐受能力達標；二是選型需適配現場用電環境，避免因環境因素導致設備故障，比如潮濕環境需選用防潮型設備，粉塵環境需提升柜體防護等級，防止漏電、短路等安全隱患。
1.2 適配性原則（核心原則）
適配性主要體現在三個維度：一是與配電系統參數適配，確保開關柜的額定電壓、額定電流、短路分斷能力等核心參數，與現場電網電壓、負載電流、系統短路電流匹配；二是與負載特性適配，不同負載（感性負載、容性負載、混合負載）對開關柜的元件配置要求不同，比如電機回路需考慮啟動沖擊電流，需配置適配的斷路器和接觸器；三是與安裝環境適配，室內、戶外、高溫、腐蝕等不同場景，對柜體結構、防護等級、散熱方式的要求差異較大。
1.3 經濟性原則
經濟性并非單純追求低價，而是在滿足安全和適配需求的前提下，優化選型方案，降低前期采購成本和后期運維成本。比如負荷穩定、運維要求不高的場景，可選用固定柜型，降低采購成本；負荷波動大、需頻繁檢修的場景，選用抽屜式柜型，減少停機運維時間，間接降低運維成本。同時，需避免過度選型，比如中小規模場景選用大容量、高配置設備，造成資源浪費。
1.4 可擴展性原則
考慮到后期負載擴容、設備升級的需求，選型時需預留一定的擴展空間。比如柜體預留20%左右的回路空間，母線容量預留15%-20%的裕量，便于后期新增負載或更換智能元件；選用模塊化設計的開關柜，可靈活增減功能模塊，無需整體更換設備，降低擴容成本。
二、低壓開關柜選型具體標準（按實操流程劃分）
低壓開關柜選型需按“確定場景→明確參數→篩選柜型→核查合規性”的流程推進，每個環節都有明確的選型標準，結合現場實操經驗，具體如下：
2.1 場景與環境選型標準
不同安裝環境對開關柜的要求差異顯著，需針對性選型：
室內干燥場景（如寫字樓、普通倉庫）：選用防護等級IP30及以上的固定柜或抽屜柜，無需額外加裝散熱、防潮裝置，優先考慮運維便捷性；
潮濕/多塵場景（如地下室、礦山、水泥廠）：選用防護等級IP54及以上的開關柜，柜體采用密封結構，內部元件選用防潮、防塵型，必要時加裝通風防塵裝置；
高溫場景（如冶金車間、鍋爐房）：選用帶強制散熱裝置的開關柜，柜體采用耐高溫絕緣材料，元件選用耐溫型，確保設備在40℃以上環境能穩定運行；
戶外場景（如戶外配電房、市政路燈配電）：選用戶外型開關柜，防護等級不低于IP55，具備防雨、防曬、防腐蝕功能，柜體表面做特殊防腐處理。
2.2 柜型選型標準（行業常用柜型）
低壓開關柜柜型多樣，行業內常用的有GGD、GCK、MNS、GCS四種，每種柜型的適用場景和特點不同，選型時需精準匹配：
GGD型：固定分隔式柜型，結構簡單、性價比高，防護等級IP30-IP40，適用于負荷穩定、運維頻率低的場景，如住宅小區、小型工廠的低壓配電；
GCK型：抽屜式柜型，模塊化設計，抽屜可單獨抽出檢修，無需整柜停電，防護等級IP40-IP54，適用于多回路、需頻繁檢修的場景，如工業生產線、大型廠房；

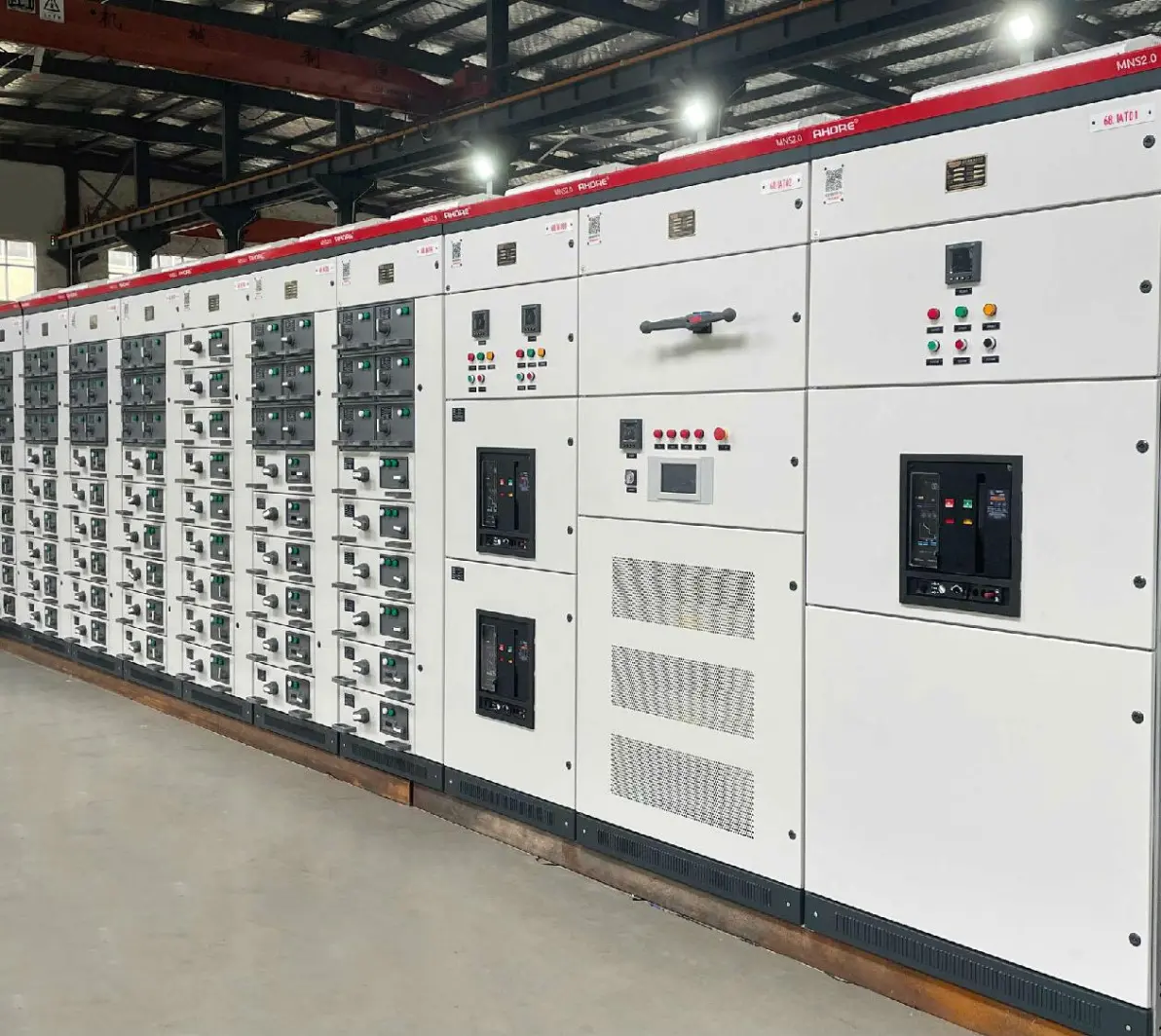

MNS型：高端抽屜式柜型，精度高、互換性好，可配置智能監控元件，防護等級IP40-IP54，適用于智能化程度高、對運維效率要求高的場景，如寫字樓、數據中心；
GCS型：抽屜式柜型，結構緊湊、占地面積小，抽屜容量大，適用于負荷密度高、安裝空間有限的場景，如高層建筑、小型配電房。

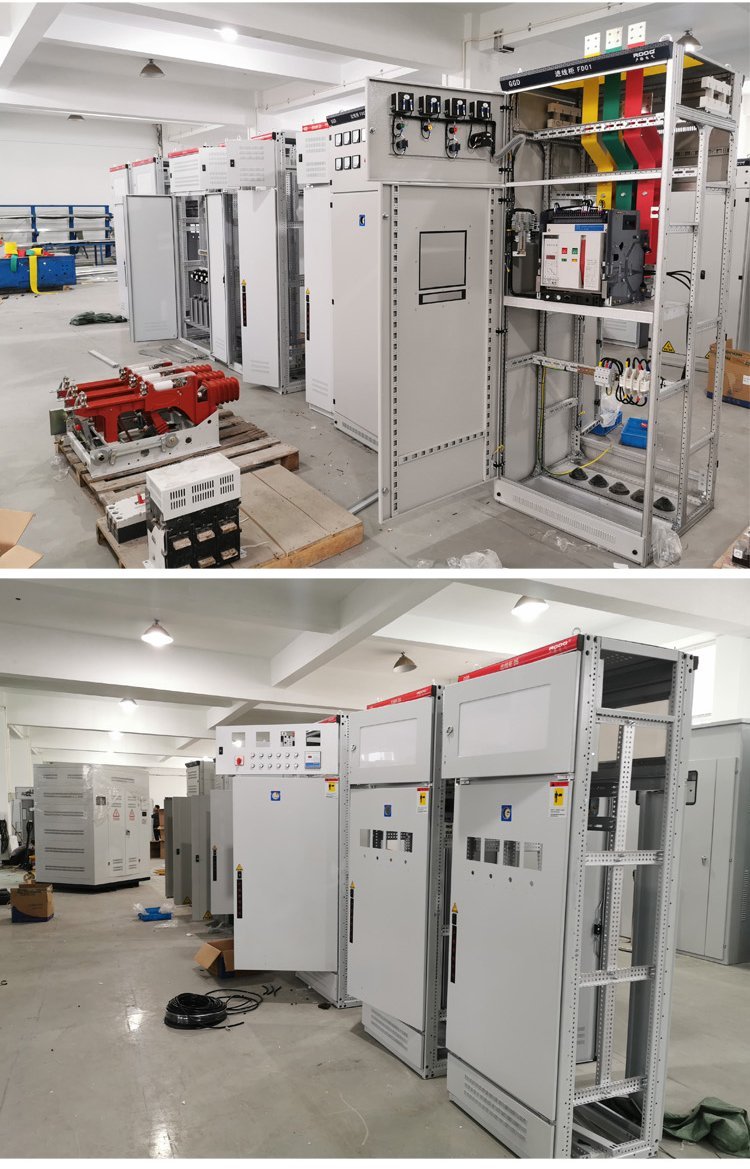

石家莊開關柜廠家德蘭電氣深耕行業多年，可根據客戶具體場景和需求，定制生產各類柜型的低壓開關柜，從柜型選型、參數配置到生產安裝，提供一站式解決方案，適配不同行業的差異化需求。
2.3 元件配置選型標準
低壓開關柜的核心功能依賴內部電氣元件，元件配置的合理性直接影響設備性能，選型時需重點把控以下核心元件：
斷路器：作為故障保護的核心元件，需根據負載類型和回路電流選型。終端配電（照明、插座回路）選用微型斷路器（MCB），額定電流≤63A；分支配電（電機、配電箱進線）選用塑殼斷路器（MCCB），額定電流63A~1600A；主配電（配電室進線）選用框架斷路器（ACB），額定電流≥630A，同時需確保斷路器的短路分斷能力≥系統預期短路電流。
接觸器：用于負載的頻繁通斷控制，交流負載選用交流接觸器，直流負載選用直流接觸器；感性負載（電機）需選用適配啟動電流的接觸器，機械壽命≥100萬次，滿足頻繁啟停需求。
其他元件：電流互感器變比需與負載電流匹配，測量用精度等級≥0.5級，保護用精度等級為5P/10P；母線選用銅排，載流量需滿足系統電流要求，連接螺栓緊固力矩符合行業標準；浪涌保護器（SPD）需匹配系統電壓，標稱放電電流≥20kA，用于防雷擊過電壓。
2.4 合規性選型標準
選型時需確保設備符合國家及行業標準，一是產品需通過3C認證，具備完整的型式試驗報告；二是柜體結構、絕緣性能、溫升等指標需符合GB 7251系列標準，以及Q/GDW 12127-2025《標準化低壓開關柜技術規范》等相關規范；三是元件需選用通過權威認證的產品，杜絕劣質元件，確保設備長期穩定運行。
三、低壓開關柜核心技術參數（必看實操參數）
技術參數是選型的核心依據，直接決定設備的適用范圍和運行性能，行業內重點關注的核心技術參數，結合石家莊開關柜廠家德蘭電氣的生產實踐，詳細解讀如下，避免復雜術語，貼合實操需求：
3.1 電氣性能參數（核心參數）
額定電壓：指開關柜長期正常工作的線電壓有效值，國內主流規格為380V、660V，選型時需匹配現場電網電壓，同時確保額定絕緣電壓高于額定工作電壓（如380V系統選用690V絕緣電壓），抵御瞬時過電壓。
額定電流：分為主母線額定電流和分支回路額定電流，主母線額定電流常見規格為630A、1250A、2500A、4000A，需根據負載總功率計算確定；分支回路額定電流需匹配末端設備額定電流，預留10%-20%裕量，避免過載。
短路耐受能力：包括額定短時耐受電流（Icw）和額定峰值耐受電流（Ipk），Icw反映設備短路時的熱穩定性，常見規格為16kA、31.5kA、50kA，需大于系統預期短路電流；Ipk反映設備短路時的機械穩定性，通常為Icw的2.55倍，確保柜體和母線能抵御短路電動力沖擊。
絕緣電阻：常溫下，額定絕緣電壓≤690V時，絕緣電阻≥1000MΩ（用500V兆歐表測量），確保帶電部件與接地部件、不同相帶電部件之間的絕緣性能，防止漏電。
3.2 機械與防護參數
防護等級（IP代碼）：用IPXX表示，第一位數字為防塵等級（0-6），第二位為防水等級（0-8），常見規格為IP30、IP40、IP54、IP55，選型時根據安裝環境確定，如室內干燥場景選IP30，戶外場景選IP55。
機械壽命：斷路器機械壽命≥10000次，抽屜柜抽屜推進/抽出壽命≥1000次，確保長期操作不卡滯、不失效；柜體機械強度需滿足要求，承受短路電動力時無明顯變形。
溫升：母線溫升≤70K，觸點溫升≤60K（環境溫度40℃時），溫升過高會加速絕緣老化，縮短設備壽命，選型時需關注柜體散熱設計，高溫場景需加裝強制散熱裝置。
3.3 環境適應性參數
工作溫度：正常工作溫度范圍為-5℃~+40℃，超出該范圍需加裝散熱或保溫裝置；極限耐受溫度為-25℃~+55℃，確保惡劣溫度環境下設備不失效。
耐腐蝕性：柜體表面需經酸洗、磷化、靜電噴塑處理，涂層厚度≥60μm，鹽霧試驗≥48h無銹蝕，適用于化工、沿海等高腐蝕環境。
電磁兼容性：能抵御外界電磁干擾，自身運行不產生干擾其他設備的電磁信號，適用于精密儀器、自動化控制等場景。
四、選型注意事項與實操建議
結合多年行業實操經驗，低壓開關柜選型需避開以下常見誤區：一是盲目追求高配置，忽略實際需求，造成成本浪費；二是只關注價格，選用劣質設備或元件，留下安全隱患；三是未考慮擴容需求，后期無法新增負載；四是忽視環境適配性，導致設備頻繁故障。
建議：選型前，需詳細核算現場負載功率、系統短路電流，明確安裝環境條件；優先選用口碑好、資質齊全的廠家，如石家莊開關柜廠家德蘭電氣，其產品嚴格遵循國家標準，元件篩選嚴格，出廠前經過多輪檢測，同時提供現場調試、技術培訓和24小時售后服務，確保設備選型合理、運行穩定；選型后，需留存產品合格證、型式試驗報告等資料，便于后期運維和檢測。
低壓開關柜選型需以安全為前提、適配為核心、經濟為原則、擴展為補充，精準把控選型標準和核心技術參數，結合現場場景和負載特性，避開選型誤區，才能確保低壓配電系統穩定、安全、高效運行。隨著工業自動化和智能化的發展，低壓開關柜正朝著模塊化、智能化方向升級，選型時也需兼顧智能化需求，為后期系統升級預留空間，助力配電系統的數字化運維。
